Технические решения.

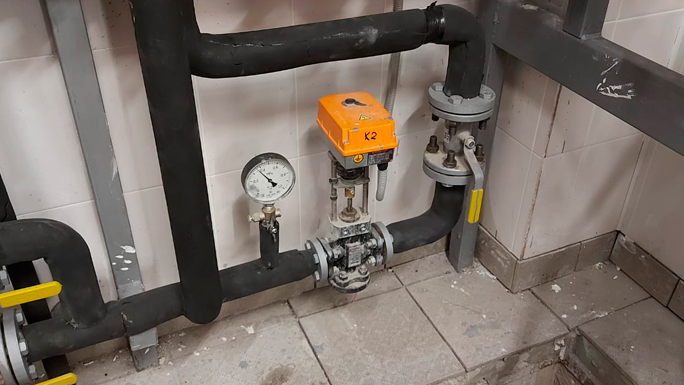

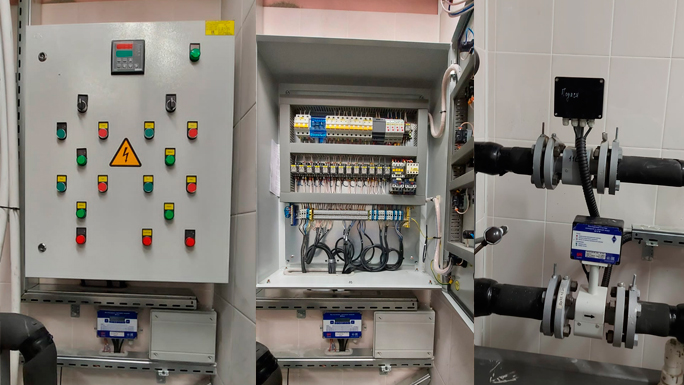

Регулирование температуры теплоносителя на выходе систем теплоснабжения и отопления осуществляется измерителем-регулятором ТРМ32, установленным в щите ЩА. Исполнительными механизмом контуров регулирования являются двухходовые клапаны с электроприводами напряжением питания 24В постоянного тока.

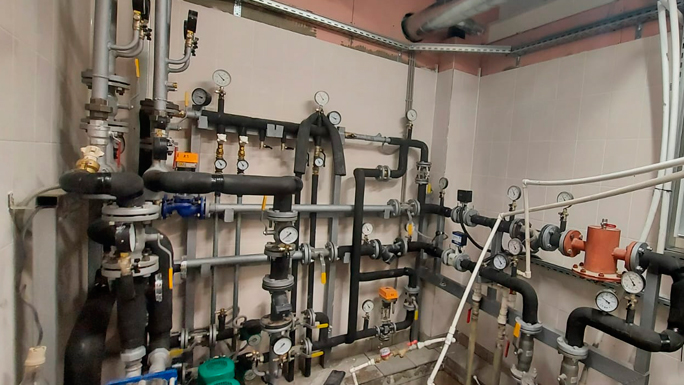

Циркуляция воды в системе теплоснабжения обеспечивается сдвоенным насосом Н1 (со встроенным преобразователем частоты), а в системе отопления – двумя насосами Н2.
Питание щита предусматривается от сети переменного тока с глухозаземленной нейтралью напряжением ~ 220В, частотой 50Гц.

Алгоритм управления ИТП.
Автоматика управления ИТП, реализованная в щите ЩА, выполняет следующие функции:

• ручное управление насосами Н1 теплоснабжения с функцией автоматического чередования работы насосов;
• автоматическое поддержание постоянного давления в системе теплоснабжения за счёт частотного регулирования насосов Н1;
• ручное управление насосами Н2 отопления с функцией автоматического чередования работы насосов;
• регулирование температуры теплоносителя в системе теплоснабжения (по заданному значению температуры);
• регулирование температуры воды в системе отопления согласно температурному графику (в зависимости от температуры наружного воздуха);
• защита всех насосов от “сухого хода”.
