Вентиляция, электроснабжение, водоснабжение и канализация Фабрики Кухни

Вентиляция, электроснабжение, водоснабжение и канализация Фабрики Кухни

Компания ВЕНТКОНЦЕПТ выполнила проектирование, поставку оборудования, монтажные и пуско-наладочные работы комплекса инженерных систем Фабрики – Кухни:
- Вентиляция;
- Автоматизация;
- Водоснабжение и канализация;
- Электроснабжение технологического оборудования.


Разделами проектов предусмотрено следующее оборудование

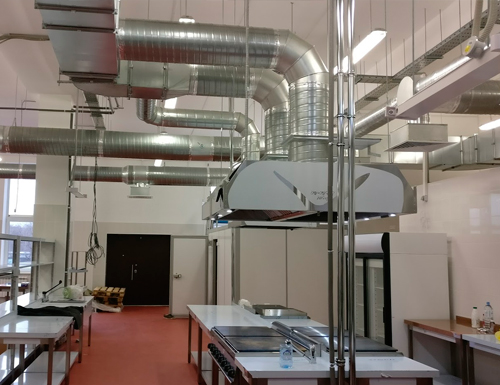

Вентиляция (ОВ) - канальное оборудование приточно-вытяжной вентиляции NED:

  • Шумоглушитель NK 100-50;
  • Вентилятор VR 100-50/63-4D;
  • Фильтр карманный FRP 100-50;
  • Заслонка CHR 100-50;
  • Вставка гибкая FH 100-50;
  • Вставка карманная фильтрующая DFP 100-50 G3;
  • Воздухонагреватель водяной WH 100-50/R3;
  • Клапан обратный KON 160;
  • Вентилятор KVR 160/1;
  • Вентилятор VRN 100-50/45.4D.

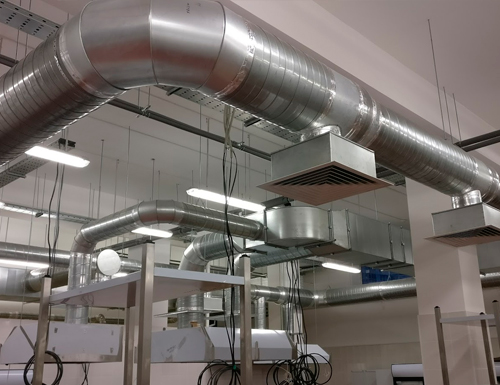

Воздухораспределители (квадратные и круглые потолочные диффузоры) – Арктос;
Воздуховоды и фасонные элементы из оцинкованной стали.

Автоматизация (КИПиА):

  • Датчик перепада давления 500 Pa DPD-5 с контактором;

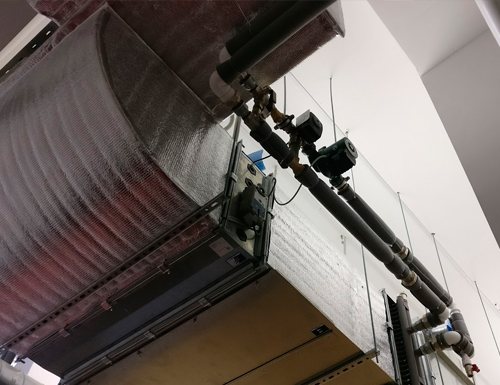

  • Смесительный узел SMEX 80-10.0;
  • Датчик температуры канальный STK-3;
  • Датчик температуры воды погружной VSP-3;
  • Датчик наружной температуры STN-3;
  • Блок управления ACW CR1-3R0;
  • Привод воздушной заслонки GMA 321.1E/4N;
  • Термостат KP 61 (060L126466) 6 м;
  • Преобразователь частоты INNOVERT VENT IVD402B43A (4,0 кВтx380 В), выходной ток 8,6 А.

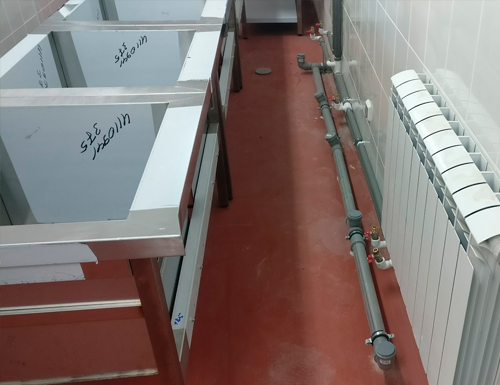

Водоснабжение и канализация (ВК):

  • Трубопроводы ХВС - Труба PPR PN10 Pro Aqua;
  • Трубопроводы ГВС - Труба PPR PN20 Pro Aqua;
  • Трубопроводы канализационные - Труба ПП раструбная 50/2000 мм, серая, Ostendorf HT;
  • Теплоизоляция трубопроводов ГВС и ХВС - Трубка Energoflex® Super;
  • Запорная арматура - Pro Aqua.


Электроснабжение технологического оборудования (ЭОМ):

  • Электрооборудование (Автоматы, УЗО, Дифавтоматы, Розетки) - АВВ;
  • Кабельная продукция - ВВГнг-LS ГОСТ (Электрокабель Кольчугино);
  • Лотки - ДКС.

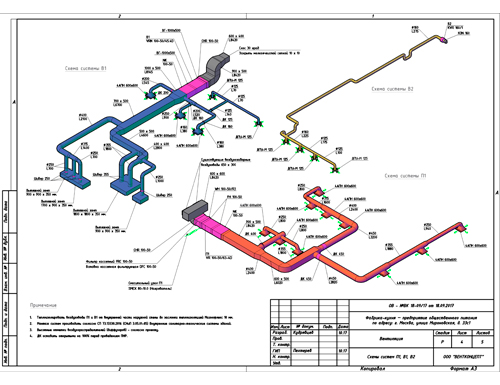

Фабрика кухни проект вентиляции
