Вентиляция и кондиционирование продуктового магазина с горячим цехом в стиле LOFT

Вентиляция и кондиционирование продуктового магазина с горячим цехом в стиле LOFT

Компания ВЕНТКОНЦЕПТ выполнила комплекс работ по проектированию, поставке оборудования на объект, монтажным и пуско-наладочным работам систем вентиляции, кондиционирования и автоматизации.

Приточная и вытяжная установки магазина реализованы на оборудовании канального типа фирмы NED.


Приточная установка П1 в составе:

  • Вентилятор VR 80-50/40-6D – 1 шт.
  • Вставка карманная фильтрующая укороченная DFU 80-50 G3 – 1 шт.
  • Фильтр карманный укороченный FRU 80-50 – 1 шт.
  • Заслонка CHR 80-50 – 1 шт.
  • Вставка гибкая FH 80-50 – 2 шт.
  • Воздухонагреватель водяной WH 80-50/R2 – 1 шт.
  • Шумоглушитель NK 80-50 – 2 шт.
  • Смесительный узел SMEX 80-6.3 – 1 шт.
  • Датчик перепада давления 500 Pa DPD-5 с контактором – 1 шт.
  • Датчик температуры канальный STK-3 – 1 шт.
  • Датчик температуры воды погружной VSP-3 – 1 шт.
  • Датчик наружной температуры STN-3 – 1 шт.
  • Привод воздушной заслонки GMA 321.1E/4N – 1 шт.
  • Термостат KP 61 (060L126466) 6 м – 1 шт.
  • Преобразователь частоты INNOVERT VENT IVD302B43A (3,0 кВтx380 В), выходной ток 6,8 А – 1 шт.

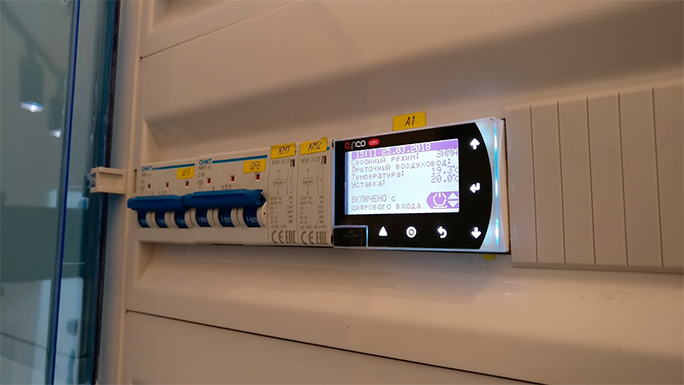

  • Шкаф управления CMU (Блок управления и контроля для вентиляционных систем) на базе свободно программируемого контроллера CAREL C.PCO MINI – 1 шт.


Вытяжная установка В1 в составе:

  • Вентилятор VR 80-50/40-4D – 1 шт.
  • Заслонка CHR 80-50 – 1 шт.
  • Вставка гибкая FH 80-50 – 1 шт.
  • Шумоглушитель NK 80-50 – 1 шт.
  • Привод воздушной заслонки GMA 321.1E/4N – 1 шт.
  • Преобразователь частоты INNOVERT VENT IVD552B43A (5,5 кВтx380 В), выходной ток 12,5 А – 1 шт.

Кондиционирование воздуха осуществляется кассетными кондиционерами RK-24UHM3N/RK-24HM3NE-W – 2 шт. фирмы Dantex.
Над входными группами установлены тепловые завесы КЭВ-4П1153Е (Бриллиант) – 2 шт. фирмы ТЕПЛОМАШ.
Для очистки удаляемого воздуха от технологического оборудования (гриль, пароконвектомат, печь) используется фильтр КФК Аэролайф.

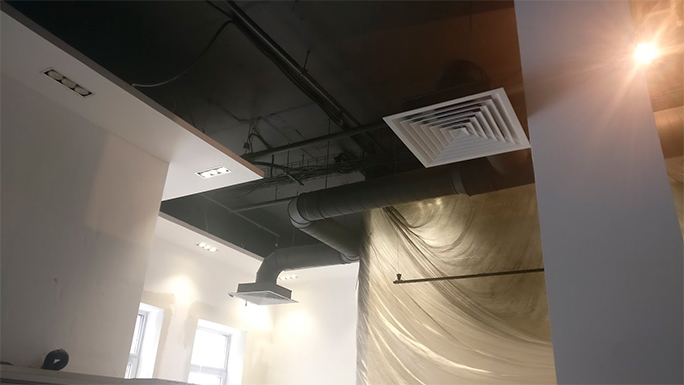

Все климатические системы смонтированы открытым способов в стиле LOFT, покрашены в черный цвет. Такое решение дает большие преимущества в процессе эксплуатации оборудования и с точки зрения инвестиций в проект.

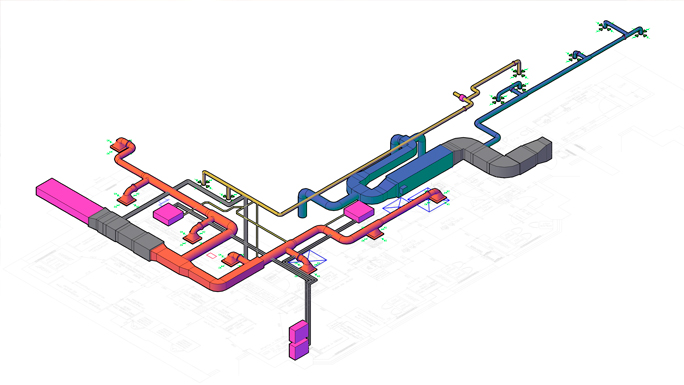

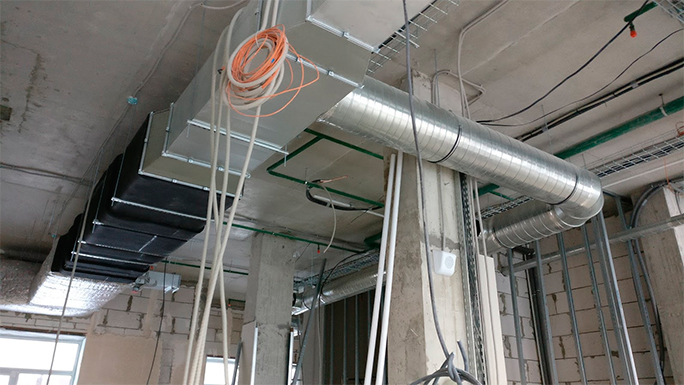

ВЕНТКОНЦЕПТ- проектирование вентиляции и кондиционирования магазина с горячим цехом

ВЕНТКОНЦЕПТ - вентиляция и кондиционирование магазина

ВЕНТКОНЦЕПТ - вентиляция и кондиционирование магазина

ВЕНТКОНЦЕПТ - вентиляция и кондиционирование магазина

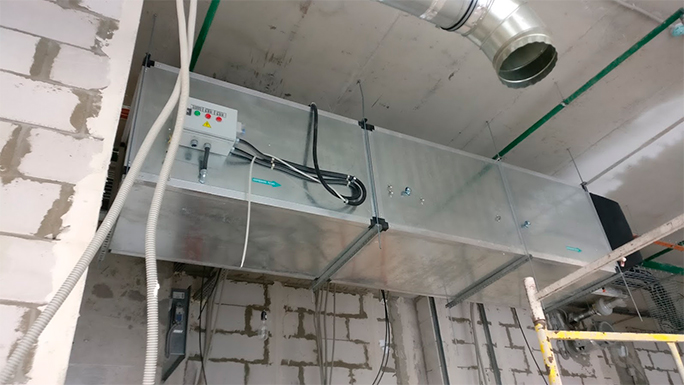

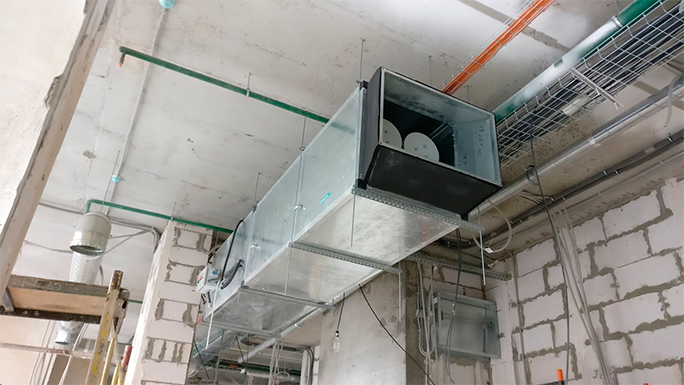

ВЕНТКОНЦЕПТ - монтаж АЭРОЛАЙФ

ВЕНТКОНЦЕПТ - монтаж АЭРОЛАЙФ

ВЕНТКОНЦЕПТ - вентиляция и кондиционирование магазина

ВЕНТКОНЦЕПТ - вентиляция и кондиционирование горячего цеха

ВЕНТКОНЦЕПТ - вентиляция и кондиционирование горячего цеха

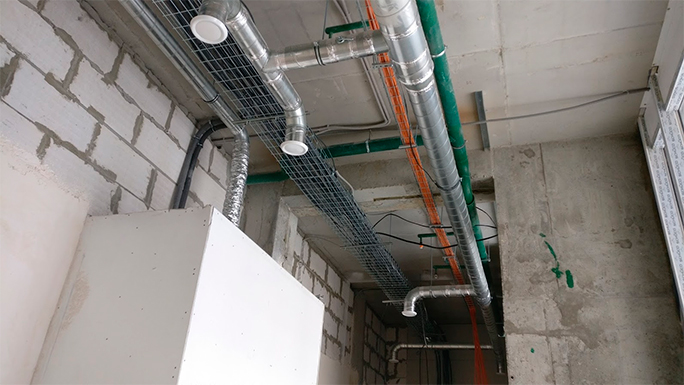

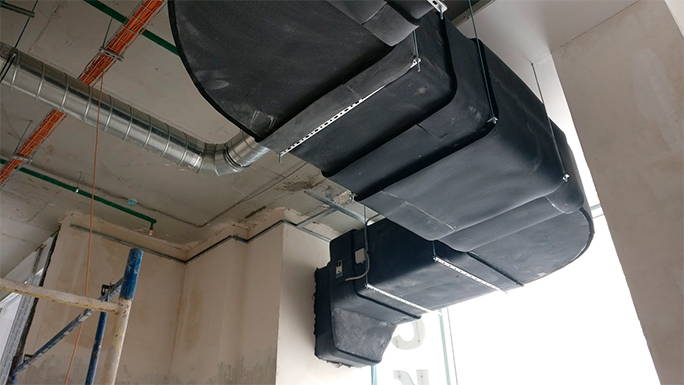

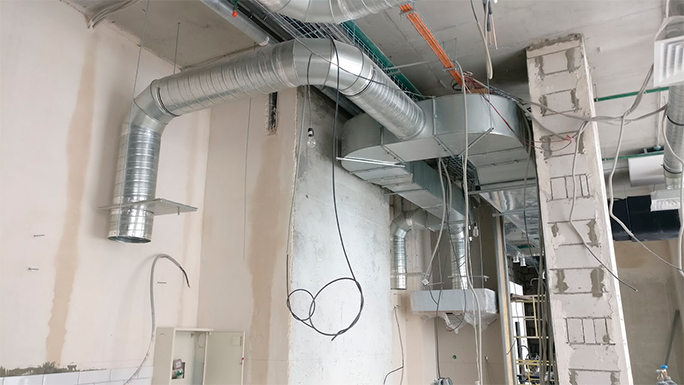

ВЕНТКОНЦЕПТ - вытяжная вентиляция

ВЕНТКОНЦЕПТ - вентиляция и кондиционирование магазина

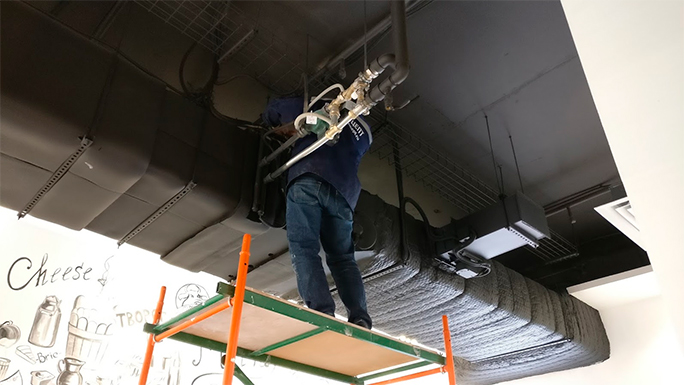

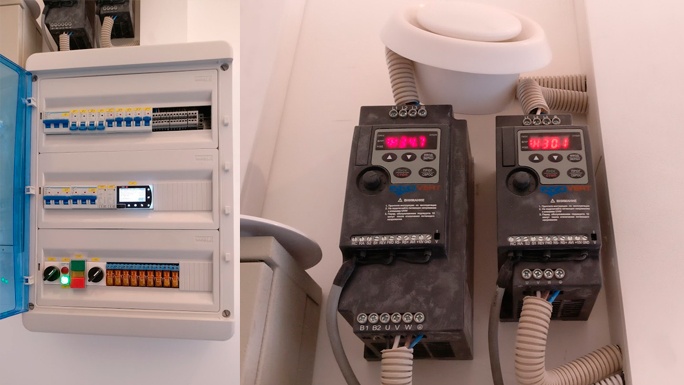

ВЕНТКОНЦЕПТ - автоматика вентиляции и кондиционирования

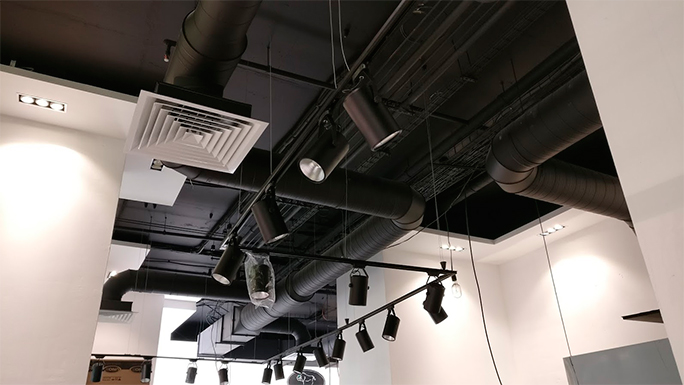

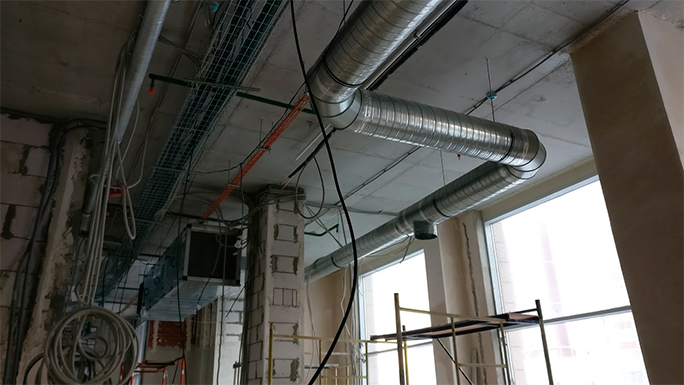

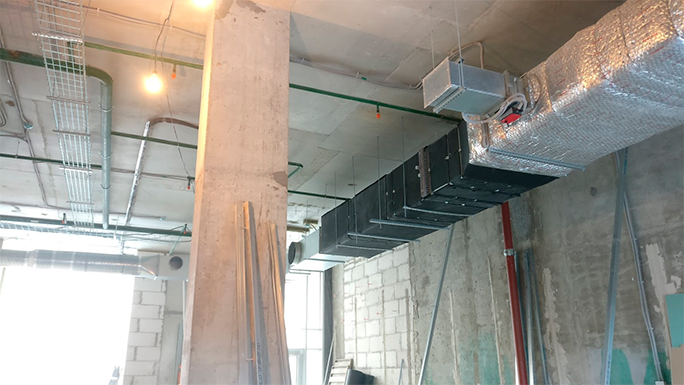

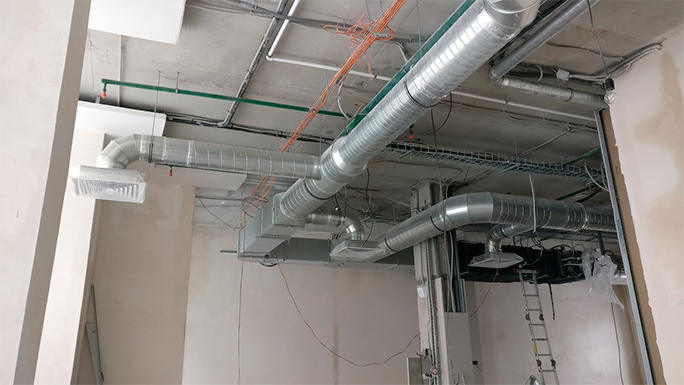

ВЕНТКОНЦЕПТ - приточная и вытяжная вентиляция магазина

ВЕНТКОНЦЕПТ - вентиляция и кондиционирование магазина

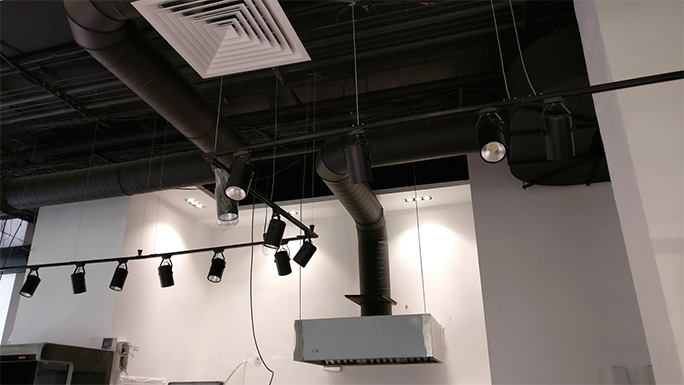

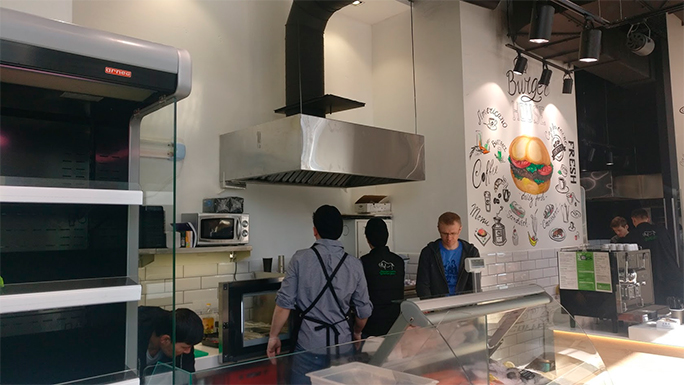

ВЕНТКОНЦЕПТ - вытяжная вентиляция над технологическим оборудованием
